Bus Summing系统搭建说明
+ 查看更多
Bus的基本概念

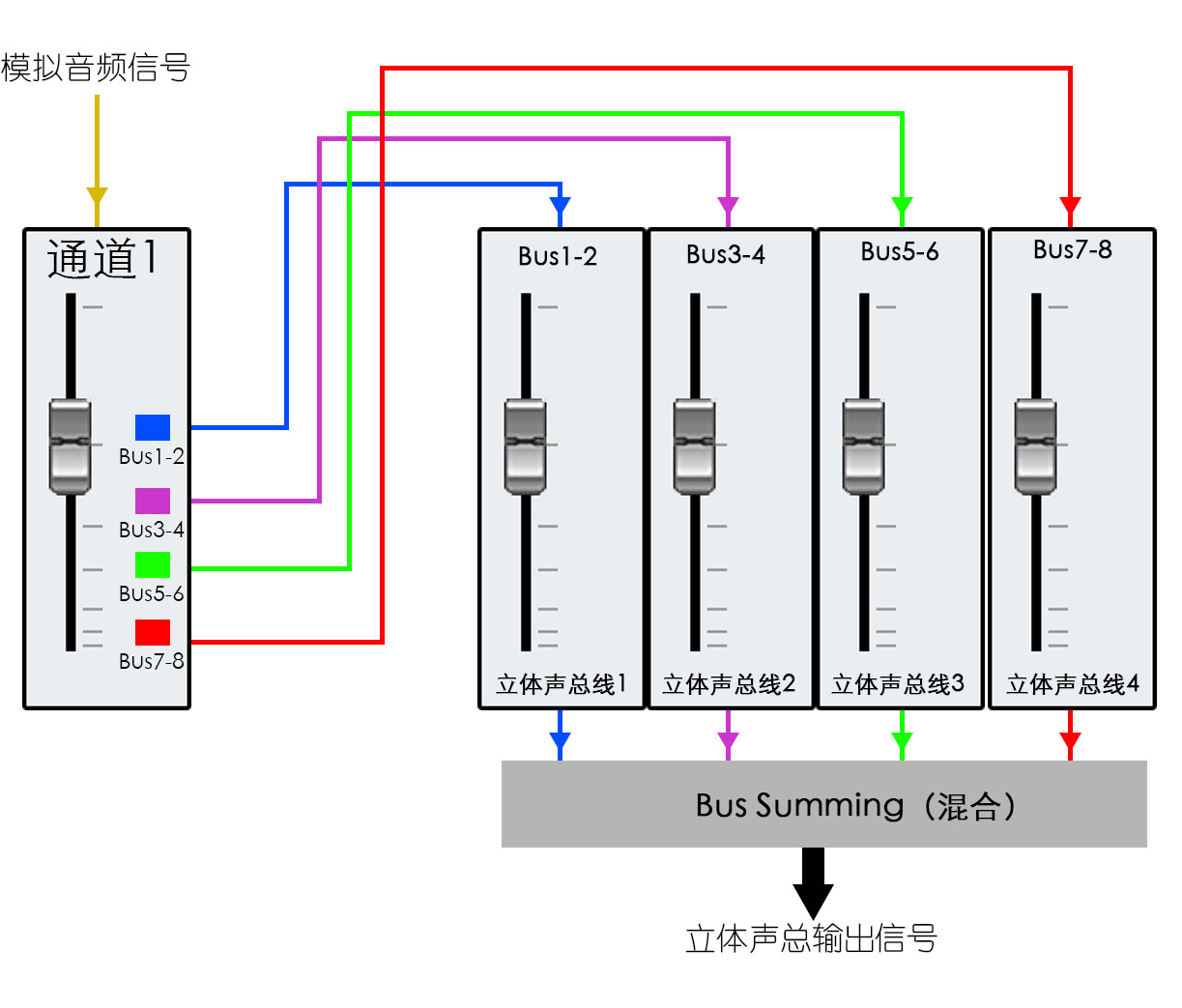

在模拟调音台的通道条上通常会设置多个Bus开关,方便用户对通道进行编组控制和处理,由于受到模拟电路体积的限制,一般的模拟调音台最多设计8个单声道/立体声Bus,常见的有4个单声道/立体声Bus。Bus是指公共信号线,只要被送到同一个Bus的信号就会被相加(也叫混合,英文Mixer),因此Summing是相加之意,Summing是Sum的动词形式,表示信号相加是一个动态的过程。如下图所示:

正如上图所示,四个立体声总线的信号是独立的,因此需要Bus Summing是将四个立体声总线的信号相加,混合成我们需要的立体声信号。
在DAW中Bus(虚拟总线)的概念和模拟调音台是一样的,由于DAW完全是靠计算机算法实现,所以在DAW中可以拥有多达上百个Bus,使用DAW的Bus来进行编组控制和处理要比模拟调音台方便和自由。
DAW虚拟总线和Bus Summing硬件结合
我们的编曲、录音、混音目前完全依赖DAW平台,你只需要有一个立体声物理输出总线(D/A)你就能听到多个分轨合成的声音,这个过程自然也是一种Summing的过程,叫数字算法加法(Digital Summing),但在DAW中每一个总线(Bus)的最高电平是0dBFS,多个分轨的声音同时播放,你的立体声物理输出总线就可能会出现削波失真,你只能同时衰减分轨的推子,这么做虽然音量平衡比例没有变化,但是让你的混音作品失去了原有的动态响应和中高频的细节丢失。

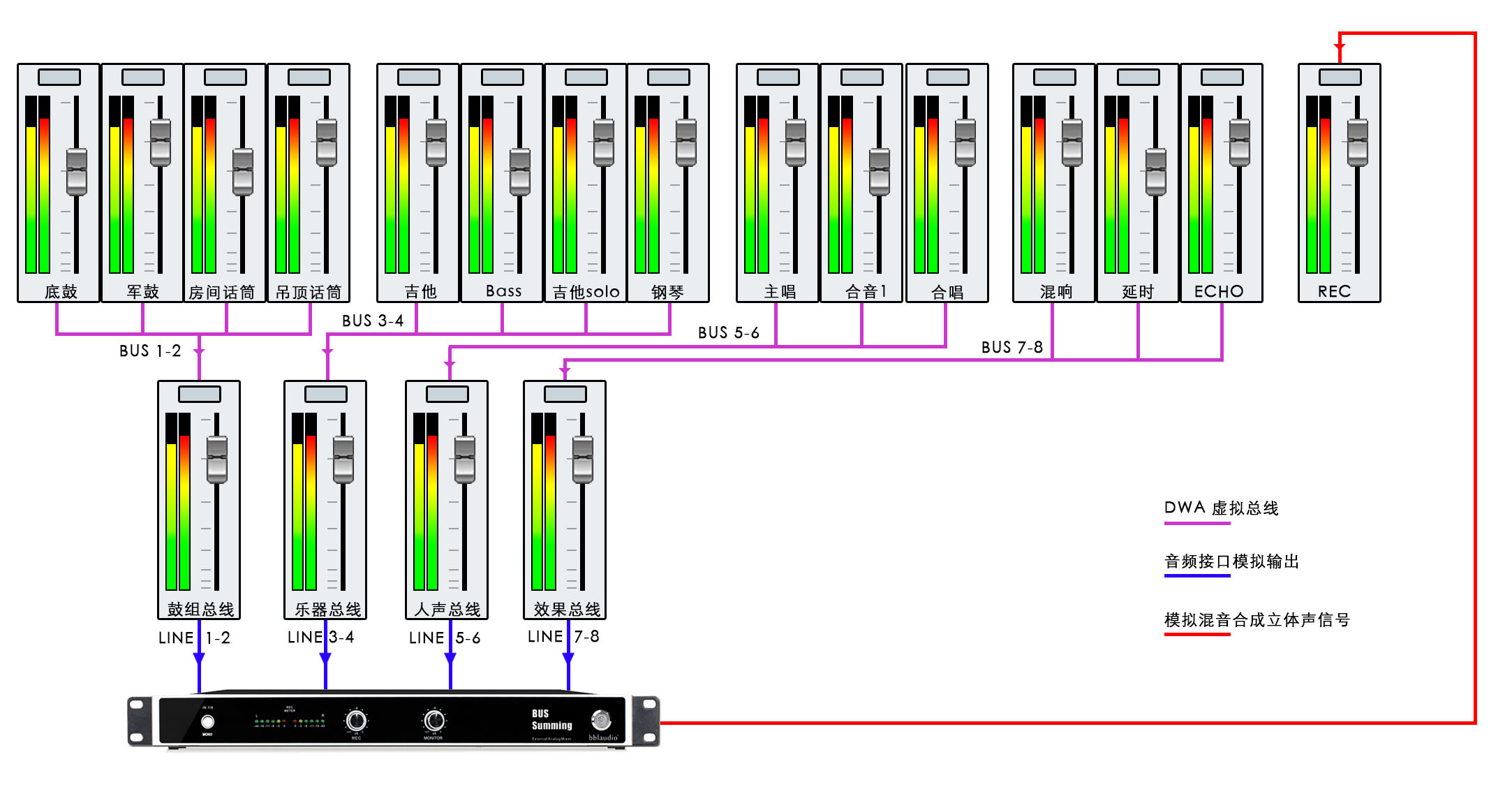

解决总线削波失真的最好解决方案是使用模拟总线混音,即在DAW中从1个立体声物理输出总线增加至4个立体声物理输出总线(需要8个D/A通道,理论上来说如果您有更多通道的D/A,配合更多通道的Bus Summing效果更好),将能量进行“分流”,由Bus Summing使用模拟的方式完成缩混。如下图所示:

这是一种聪明的解决方案,这种方式你会获得更大的动态余量,更清晰的乐器定位和解析力。
无损无延时使用硬件处理分轨监听

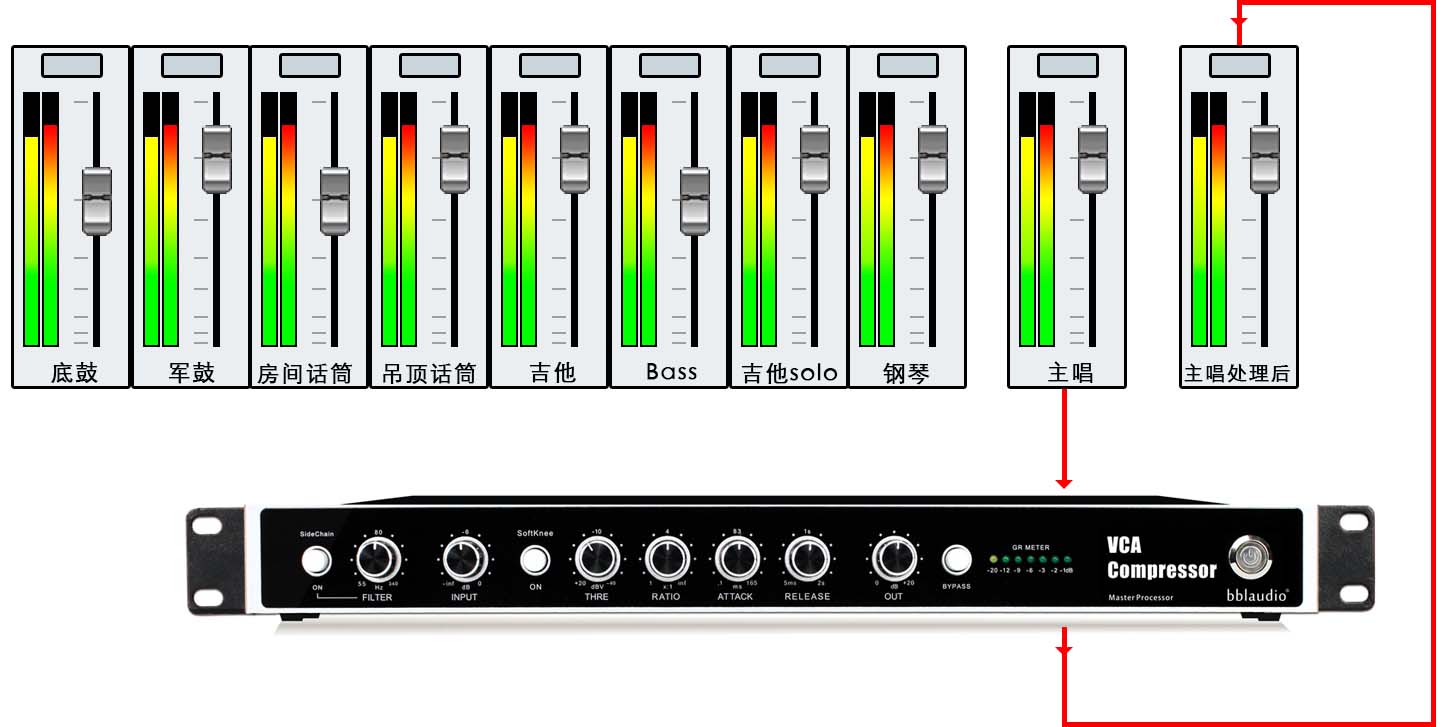

相信在你的工作室已经拥有一台或多台硬件处理器(压缩、EQ、混响等),但是如果你使用的信号流程是下图所示,使用硬件处理进行简体呢,那么相信你遇到最大的一个难题也许就是监听延时。

使用上图所示的信号流程“主唱”音轨输出存在延时,“主唱处理后”音轨存在输入和输出往返延时,整个“主唱处理后”的音轨的监听声音是滞后的,和其他音轨同时播放时滞后的声音无法让你工作。
硬件处理分轨Bus Summing监听方式

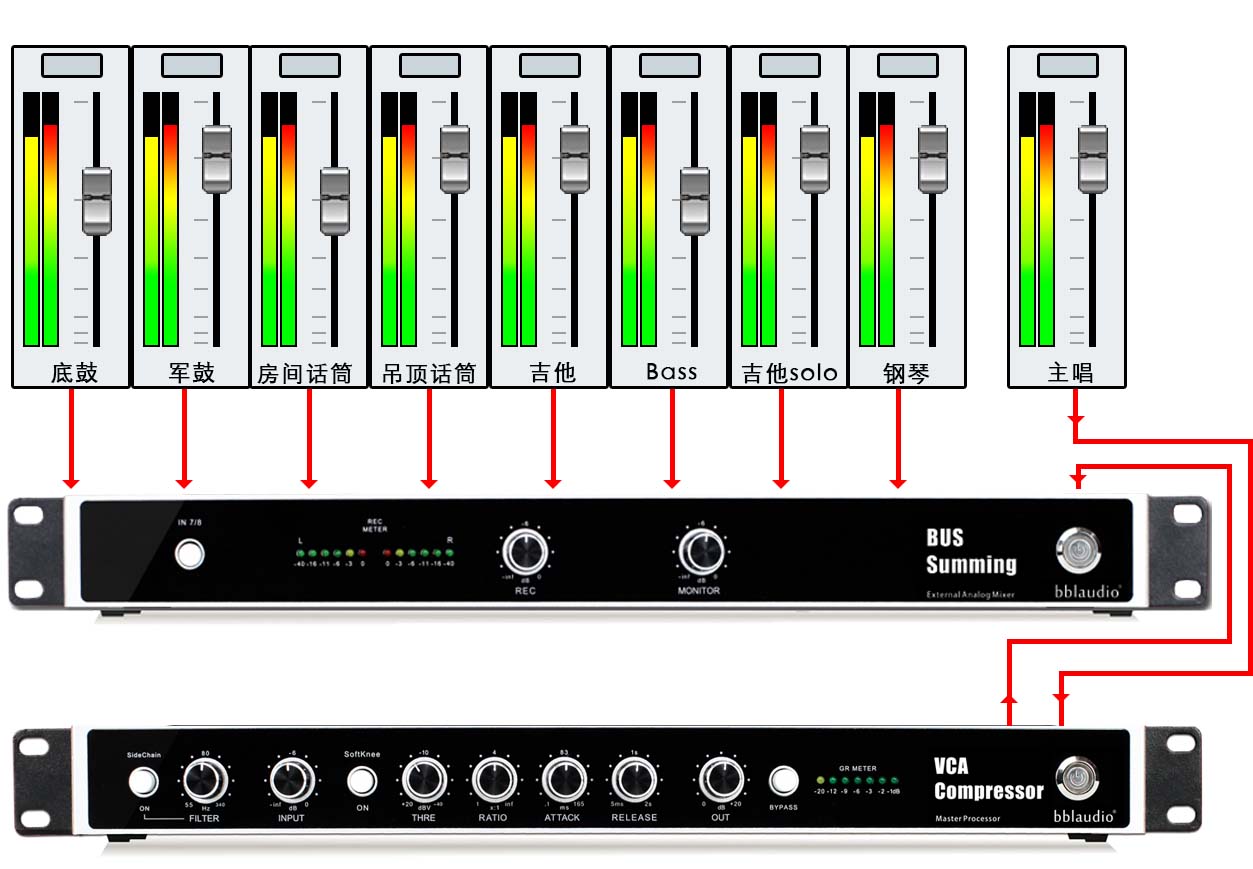

当你使用Bus Summing,你的监听音箱信号来自Bus Summing,因此这是一种0延时的最佳硬件处理分轨的监听方式,如下图的工作流程:

这种监听方式不仅0延时,同时因为减少了信号进行A/D进入DAW,DAW再D/A给监听系统对音质的损耗,在这种监听模式下,你会听到更多的细节,有效提升你对硬件参数调整的精度。
Bus Summing跳线盘设计

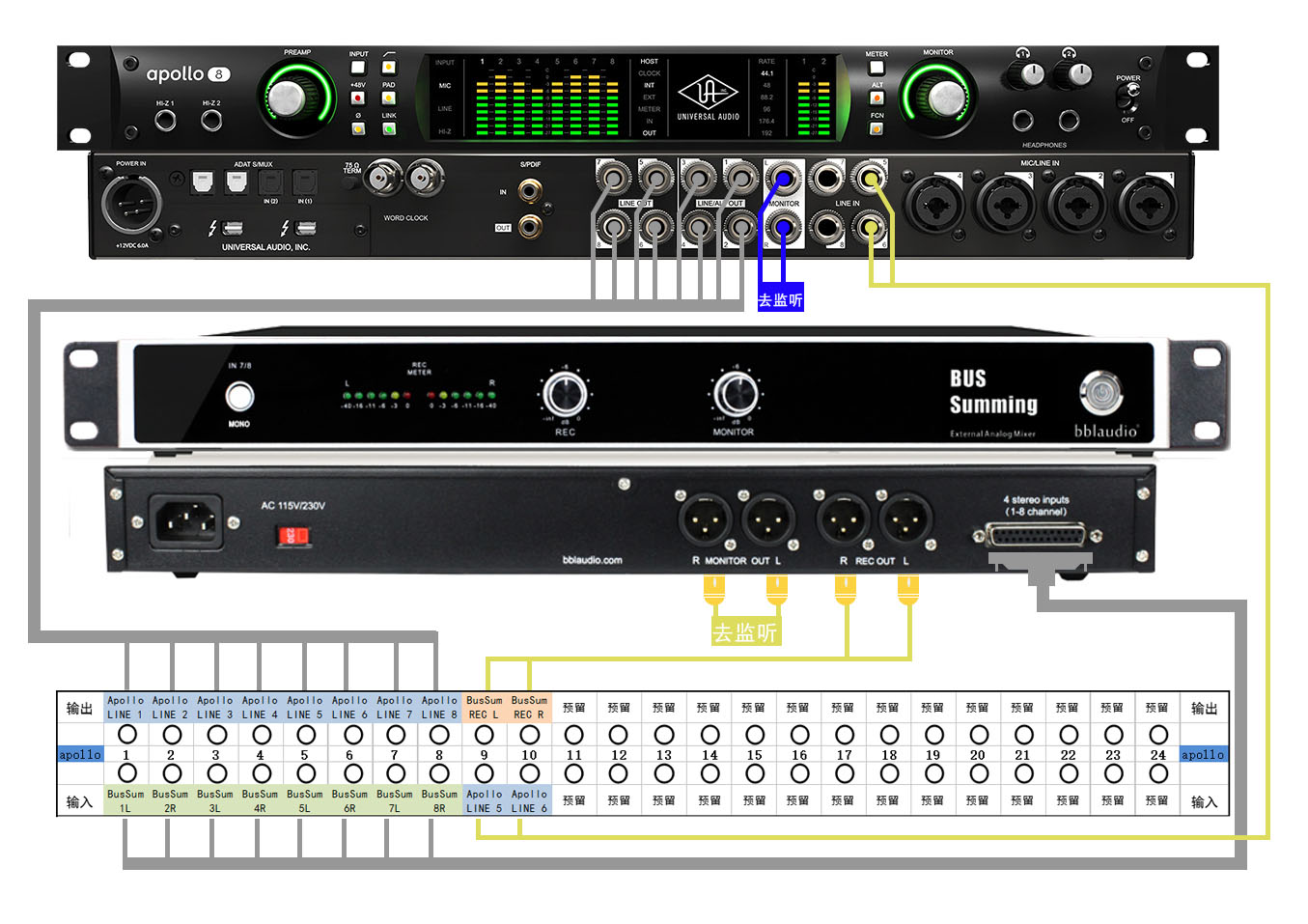

把跳线盘引入Bus Summing系统,让你的周边设备配合工作变得更灵活,我们以Apollo 8音频接口为例设计了以下跳线盘分布图:

您可以将您工作室的其他周边硬件的输入和输出引到跳线盘,通过跳线灵活的实现INSERT方式来使用周边硬件来混音。
